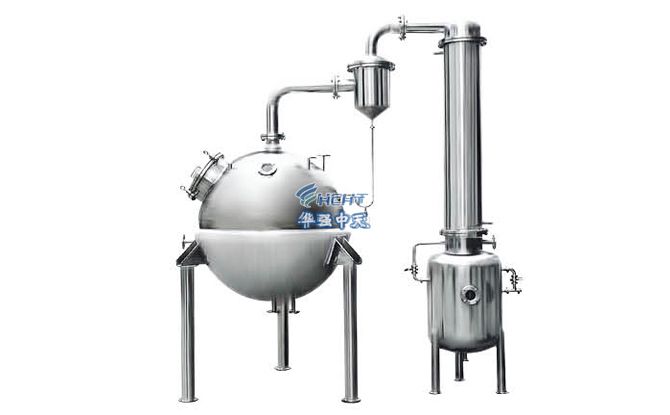

单效浓缩器结构及性能:本设备分加热室、分离器、除沫器、汽液分离器、冷凝器、冷却器、贮液桶、循环管等部件组成,整套设备采用优质不锈钢材料制成.

　　加热室内部为列管式,壳程接入生蒸汽,加热列管内部的液体,加液室并配有压力表、安全阀,以确保生产安全.

　　分离室正面设有视镜,供操作者观察料液的蒸发情况,后面入孔便于更换品种时清洗室内部,并设有温度表、真空表、方便观察掌握蒸发室内部的料液温度与负压蒸汽时的真空度.

　　单效浓缩器的特点:

　　1、采用导流槽循环蒸发技术:

　　蒸发效率与传统结构相比提高15%左右.同时有效的防止物料蒸发时泡沫的产生,避免了雾沫夹带;

　　2、采用平底蒸发技术:

　　与传统锥底蒸发技术相比设备结构更加紧凑,操作高度大大降低,使双效3000浓缩器的操作可不用平台即能轻松观察和操作,而传统浓缩1000就需用平台才能操作.

　　3、单效浓缩器采用板式换热冷凝冷却技术:

　　与原列管结构相比,可保证溶剂回收率达95%的同时,真空的通径加大,浓缩温度不提高同时设备结构紧凑.
